O NANOTRAC Wave II / Zeta da Microtrac é um analisador por difusão dinâmica de luz altamente versátil que fornece informações sobre tamanho de partículas, potencial zeta, concentração e peso molecular. Ele permite medições mais rápidas com tecnologia confiável, maior precisão e melhor exatidão. Tudo isso combinado num compacto analisador DLS com um revolucionário detector óptico fixo.
Com seu exclusivo e versátil projeto de detector e o uso do métodoDetecção amplificada por laser no NANOTRAC Wave II / Zeta, o usuário pode escolher de um amplo conjunto de células de medição que satisfaz as necessidades de qualquer aplicação. O projeto também permite medições de amostras num amplo intervalo de concentrações, amostras monomodais ou multimodais, tudo sem conhecimento prévio da distribuição dos tamanhos das partículas. Isto se torna possível por meio do emprego do método de espectro de frequência de potência (FPS) em vez da clássica espectroscopia de correlação de fótons (PCS).
Todos os analisadores da série NANOTRAC WAVE empregam para as medições de DLS a mesma revolucionária tecnologia de detectores. Utilizando o nosso método Detecção por laser amplificado, são disponibilizadas medições repetitivas e estáveis de tamanhos de partículas para todos os tipos de materiais.
A série NANOTRAC WAVE também pode calcular a concentração de amostras por meio do espectro de potência e do índice de carga resultante. Dependendo do cálculo da distribuição, a concentração será apresentada em unidades adequadas, tais como cm3/ml ou N/ml. Também é polssível calcular o peso molecular por meio do raio hidrodinâmico ou um plot de Debye.

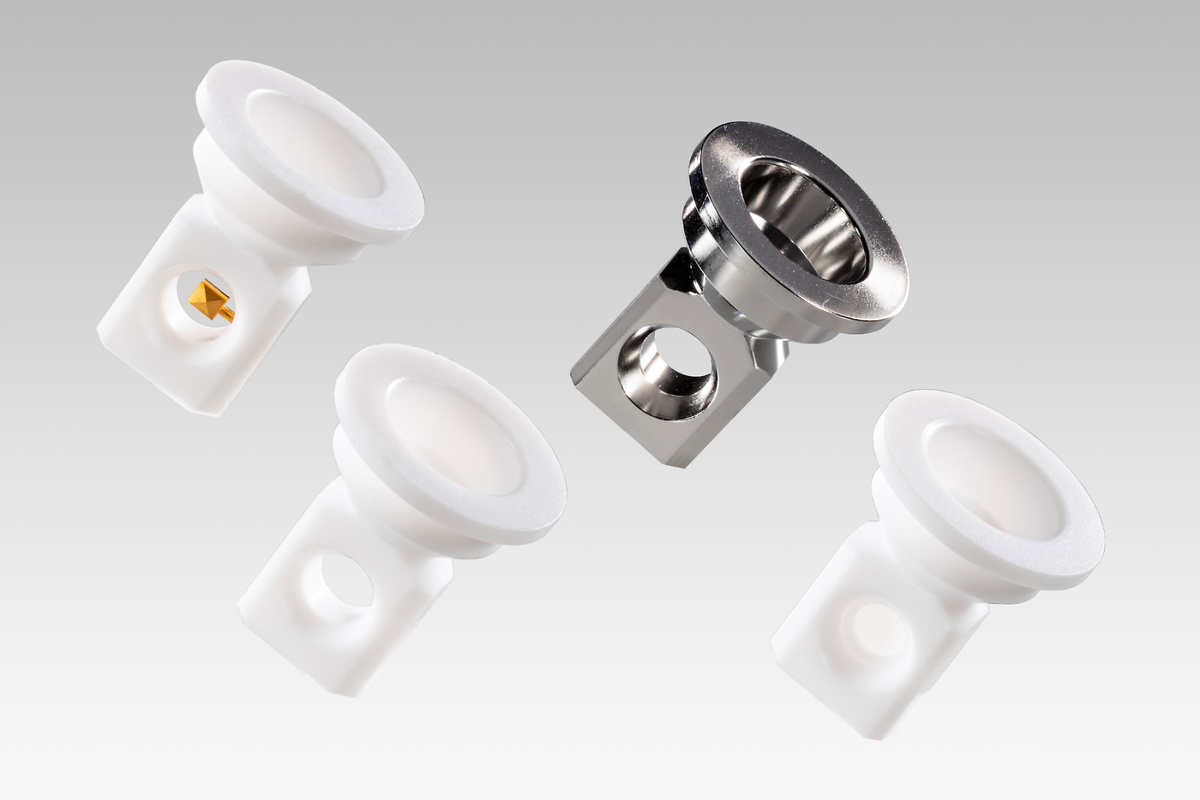

O analisador de partículas NANOTRAC WAVE II tem múltiplas células de amostra reutilizáveis, de diferentes tamanhos. Existe uma célula padrão de microvolume de Teflon para uma ampla série de materiais. Para amostras mais difíceis de limpar existe uma célula de volume padrão de aço inoxidável, bem como uma célula de aço inoxidável para grandes volumes.
O analisador de partículas NANOTRAC WAVE II Zeta tem uma célula zeta especial reutilizável com um eletrodo para executar medições de potencial zeta. As células de amostra destinadas ao Wave II também são compatíveis com o modelo zeta.
A medição do potencial zeta no analisador de tamanho de partículas NANOTRAC WAVE II tira proveito da mesma metodologia de espectro de frequência de potência aplicado para medir a distribuição de tamanho de nanopartículas. A mesma interface óptica estável para amostra implica a dispensa de ajustes. Os sinais de detecção do retrodifusor e do laser amplificado são coletados do mesmo modo como na medição de tamanho, e o rápido sequenciamento dos campos elétricos aplicados impede a eletroosmose. A superfície do detector óptico é revestida para prover contato elétrico com a amostra. Empregam-se dois detectores, um para determinar a polaridade da carga da partícula no plano de deslizamento e uma para medir a mobilidade das partículas num campo elétrico. A polaridade é medida num campo elétrico pulsante, enquanto a mobilidade é medida por excitação de um campo elétrico de alta frequência sem onda. A célula zeta tem dois detectores em lados opostos para detectar polaridade e mobilidade.
O índice de carga (LI), que é proporcional à concentração das partículas, pode ser colculado a partir da distribuição do espectro linear da frequência da potência (PSD). Os valores de índice de carga fornecem um número único para a difusão total que pode ser usado para determinar a mobilidade das partículas em mícrons / seg / volts / cm e polaridade de partículas como + / -, positiva ou negativa.
A medição da mobilidade e do potencial zeta inicia-se pela medição do PSD e a determinação do LI com a excitação inativa. Em seguida, mede-se o PSD registrando-se uma razão com a alta frequência sem onda. A polaridade é determinada medindo-se o LI antes e depois da excitação por DC pulsante. Uma razão de LI menor que um após a excitação dividido pelo LI antes da excitação é negativa (concentração crescente) para uma superfície de detector com carga positiva.
Mobilidade = C x (razão de [PSD(ativado) – PSD(desativado)] / LI(desativado)
Potencial Zeta ∝ Mobilidade
A versatilidade é um grande ponto forte de Difusão dinâmica de luz (DLS). Isso torna o método adequado para uma variedade de aplicações tanto de pesquisa como industriais, tais como para fármacos, coloides, microemulsões, polímeros, minerais industriais, tinas e muito mais.
farmacêuticos
emulsões
aço
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Método | Método de referência de dispersão por dispersão retroativa amplificada por laser |
| Modelo de cálculo | Espectro de energia FFT |
| Ângulo de medição | 180° |
| Intervalo de medição | 0.3 nm - 10 µm |
| Célula de amostra | Várias opções de células de amostra |
| Análise de potencial zeta | Sim |
| Intervalo de medição zeta (potencial) | -200 mV - +200 mV |
| Intervalo de medição zeta (tamanho) | 10 nm - 20 µm |
| Mobilidade eletroforética | 0 - 15 (µm/s) / (V/cm) |
| Medição de condutividade | Sim |
| Intervalo de condutividade | 0 - 10 mS / cm |
| Medição de peso molecular | Sim |
| Intervalo de peso molecular | <300 Da -> 20 x 10^6 Da |
| Faixa de Temperatura | +4°C - +90°C |
| Precisão de temperatura | ± 0.1°C |
| Controle de temperatura | Sim |
| Intervalo de controle de temperatura | +4°C - +90°C |
| Titulação | Sim |
| Reprodutibilidade (tamanho) | =< 1% |
| Reprodutibilidade (zeta) | + / - 3% |
| Medição de tamanho do volume da amostra | 50 µl - 3 ml |
| Medição do volume zeta da amostra | 150 µl - 2 ml |
| Medição de concentração | Sim |
| Concentração da amostra | até 40% (dependendo da amostra) |
| Fluidos de arraste | Água, solventes orgânicos polares e não-polares, ácido e básico |
| Laser | 780 nm, 3 mW; 2 diodos de laser com zeta |
| Umidade | 90% sem condensação |
| Dimensões (L x A x P) | 355 x 381 x 330 mm |
A bancada óptica do analisador de tamanho de nanopartículas NANOTRAC WAVE II é um detector contendo uma fibra óptica acoplada a um difusor em Y. A luz laser é focada num volume de amostra na interface entre a janela do detector e a dispersão. A alta refletividade da janela de safira reflete uma parte do raio laser pra um detector de fotodiodo. Além disso, a luz laser também penetra na dispersão e a luz difusa das partículas reflete-se a 180 graus, retornando ao mesmo detector.
A luz difusa proveniente da amostra tem um baixo sinal óptico em relação ao raio laser refletido. O raio laser refletido mistura-se com a luz difusa da amostra, somando a alta amplitude do raio laser à baixa amplitude do sinal difuso bruto. Este método de detecção por laser amplificado fornece um sinal de até106 o sinal da razão de ruído de outros métodos DLS, tais como a espectroscopia de correlação fotônica (PCS) e NanoTracking (NT).
Uma rápida transformação de Fourier (FFT) do sinal da detecção por laser amplificada resulta num espectro linear de potência frequencial, o qual é então transformado num espaço logarítmico e desconvoluído para fornecer a distribuição de tamanho de partículas resultante. Combinado com a detecção amplificada por laser, este cálculo de espectro de potência frequencial oferece um cálculo robusto de todos os tipos de distribuição de tamanho de partículas - estreitas, largas, monomodais e multimodais - sem necessidade de informação a priori para ajuste de algoritmo tal como no PCS.
O método de detecção por laser amplificado aplicado nos analisadores de partículas Microtrac não é afetado por aberrações de sinal devidas a contaminantes da amostra. Os instrumentos clássicos de PCS requerem filtração da amostra ou a criação de complicados métodos de medição para eliminar essas aberrações de sinal.
1. Detector | 2. Raio laser refletido & luz dispersaa | 3. Janela safira | 4. Divisor de raio Y | 5. lente de GRIN | 6. Amostra | 7. Raio laser em fibra óptica | 8. Laser
Cálculo iterativo de tamanho de partículas a partir do espectro de potência
1. Estima a distribuição de tamanho | 2. Calcula o tamanho estimado das partículas | 3. Calcula o erro de tamanho das partículas | 4. Corrige a distribuição estimada | 5. Repete 1-4 até minimizar o erro | 6. Obtém-se a melhor distribuição de erro .
