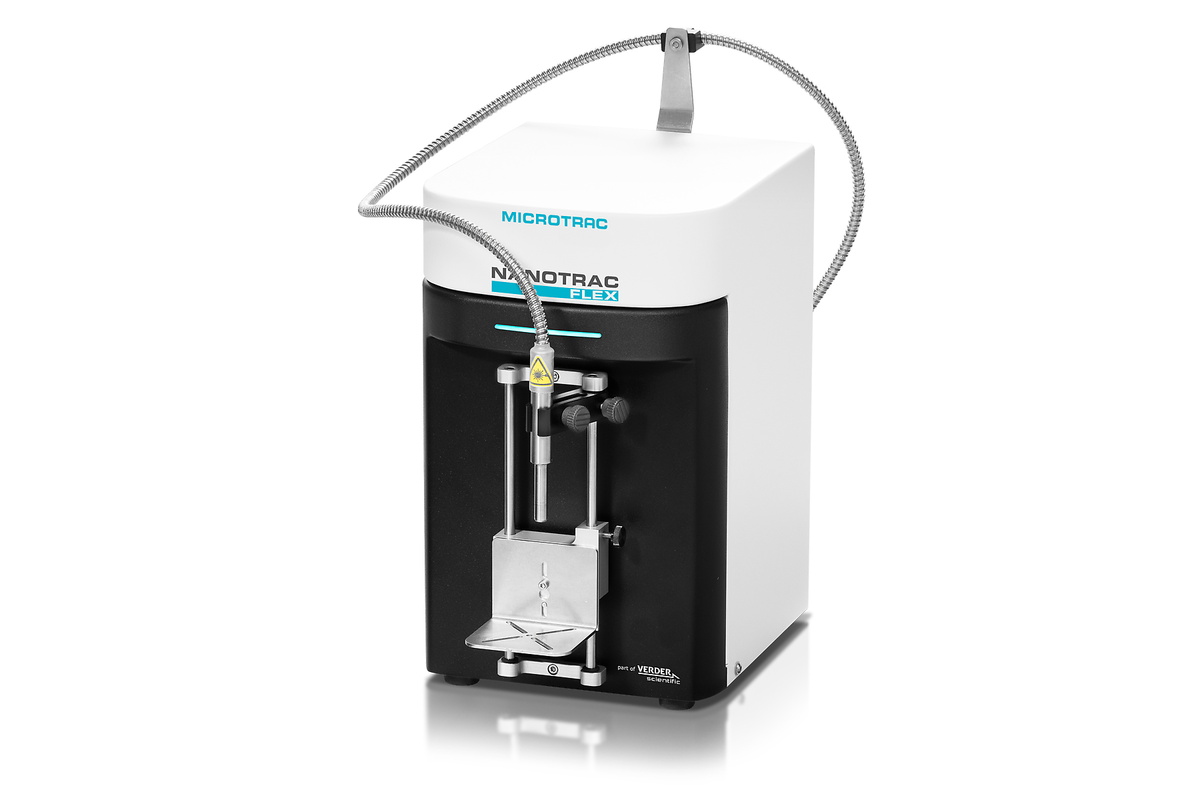

O NANOTRAC Flex da Microtrac é um analisador de tamanho de nanopartículas altamente versátil baseado em difusão dinâmica de luz (DLS), que fornece informações sobre tamanho, concentração e peso molecular de partículas. Ele permite medições mais rápidas com tecnologia confiável, superior precisão e melhor exatidão. Tudo isso combinado em um compacto analisador DLS com um revolucionário detector óptico fixo.
Com seu exclusivo e versátil projeto de detecção e o emprego do métodoDetecção amplificada a laser no NANOTRAC FLEX, o usuário pode escolher um recipiente adequado como célula de medição a fim de satisfazer as necessidades de qualquer aplicação. Esse desenho também permite medições de amostras num amplo intervalo de concentrações, amostras monomodais ou multimodais, todas sem prévio conhecimento da distribuição dos tamanhos das partículas. Isto se torna possível por meio do emprego do método de espectro de potência de fequência (FPS) em vez da clássica espectroscopia de correlação de fótons (PCS).
O desenho exclusivo do detector NANOTRAC FLEX permite medir até uma única gotícula, de modo a requerer um volume mínimo de amostra. O detector cabe inclusive dentro de um Tubo de Eppendorf®. Como o NANOTRAC FLEX, qualquer recipiente pode ser usado como vaso de medição, não havendo necessidade de cubetas de qualquer espécie. Isso possibilita usar o detector para monitorar o crescimento de partículas durante uma reação tanto externamente como em linha.
Durante uma reação, a dispersão se dará por fluxo ou agitação. O movimento de dispersão obscurecerá o movimento browniano, e normalmente não haverá possibilidade de medição por difusão dinâmica de luz (DLS)
Para medir em líquidos sob agitação ou em movimento, pode-se usar o LowGuard. Essa cobertura especial para a extremidade do detector NANOTRAC FLEX cria um envoltório ao redor do detector que isola a superfície de medição do fluxo turbulento. Um orifício assegura o intercâmbio constante da amostra enquanto reduz o movimento de agitação na interface do detector. Essa configuração assegura uma correta distribuição de tamanho das partículas que seja representativa da suspensão fora do isolamento.
Essa configuração do detector permite a medição de amostras em um amplo intervalo de concentrações, de amostras monomodais ou multimodais, sempre sem prévio conhecimento da distribuição do tamanho das partículas. O detector também pode ser limpo com muita rapidez e facilidade entre as medições de amostras de qualquer espécie. Além disso, o usuário pode escolher dentre um amplo conjunto de células de medição a fim de satisfazer as necessidades de qualquer aplicação.
The STABINO ZETA provides very fast, precise, and reproducible zeta potential measurements due to its high resolution and data point density, respectively. The STABINO ZETA can measure the zeta potential of particles in a range of 0.3 nm to 300 µm, with a concentration range of up to 40% by volume.
Thanks to the unique measurement technology, the STABINO ZETA can determine five parameters simultaneously within a few seconds. In combination with Microtrac’s DLS analyzer, NANOTRAC FLEX, the size can be measured at the same time, in the same sample.
In addition, the STABINO ZETA has a built-in titration function where all the parameters are analyzed simultaneously at every dosage step. The determination of the isoelectric point is one of the possibilities of titration and is completed within a few minutes.
A versatilidade é um grande ponto forte de Difusão dinâmica de luz (DLS). Isso torna o método adequado para uma variedade de aplicações tanto de pesquisa como industriais, tais como para fármacos, coloides, microemulsões, polímeros, minerais industriais, tinas e muito mais.
farmacêuticos
emulsões
aço
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Método | Método de referência de dispersão por dispersão retroativa amplificada por laser |
| Modelo de cálculo | Espectro de energia FFT |
| Ângulo de medição | 180° |
| Intervalo de medição | 0.3 nm - 10 µm |
| Célula de amostra | Prova externa (local) |
| Análise de potencial zeta | - |
| Medição de peso molecular | Sim |
| Intervalo de peso molecular | <300 Da -> 20 x 10^6 Da |
| Faixa de Temperatura | +4°C - +90°C |
| Precisão de temperatura | ± 0.1°C |
| Medição à linha / em linha | Sim |
| Reprodutibilidade (tamanho) | =< 1% |
| Medição de tamanho do volume da amostra | uma gota - 8 |
| Medição de concentração | Sim |
| Concentração da amostra | até 40% (dependendo da amostra) |
| Fluidos de arraste | Água, solventes orgânicos polares e não-polares, ácido e básico |
| Laser | 780 nm, 3 mW |
| Umidade | 90% sem condensação |
| Dimensões (L x A x P) | 180 x 300 x 260 mm |
A bancada óptica do analisador de nanopartículas NANOTRAC FLEX é um detector contendo uma fibra óptica acoplada a um fissurador Y. A luz de laser é focada em um volume de amostra na interface da janela do detector e a dispersão. A janela-safira de alta refletividade reflete uma parte do raio laser de volta a um detetor de fotodiodo. A luz laser também penetra na dispersão e a luz difundida das partículas se reflete em 180 graus de volta ao mesmo detetor.
A luz difusa da amostra tem um baixo sinal óptico em relação ao raio laser refletido. O raio laser refletido mistura-se com a luz difusa da amostra, adicionando a alta amplitude do raio laser à baixa amplitude do sinal difuso bruto. Esse método de detecção ampliada por laser provê um sinal de até 10>sup>6 vezes o sinal da taxa de ruído de outros métodos de DLS tais como a espectroscopia de correlação de fótons (OCS) e o NanoTracking (NT).
Uma rápida transformação de Fourier (FFT) do sinal de detecção de laser amplificado resulta um um espectro linear de potência de frequência que será em seguida transformado em um espaço logarítmico e desconvolucionado a fim de indicar a distribuição de partículas resultante. Combinado com a detecção amplificada de laser, esse cálculo de espectro de potência de frequência proporciona um cálculo robusto para todos os tipos de distribuição de tamanho de partículas - estreita, larga, mono ou multimodal - sem necessidade de informação prévia para elaboração de um algoritmo tal como se dá com PCS.
O método de detecção por laser ampliado da Microtrac não é afetado por aberrações de sinal devidas a contaminntes na amostra. Instrumentos PCS clássicos requerem ou a filtração da amostra ou criam complicados métodos de medição para eliminar essas aberrações de sinal.
1. Detector | 2. Raio laser refletido & luz dispersaa | 3. Janela safira | 4. Divisor de raio Y | 5. lente de GRIN | 6. Amostra | 7. Raio laser em fibra óptica | 8. Laser
1. Estima a distribuição de tamanho | 2. Calcula o tamanho estimado das partículas | 3. Calcula o erro de tamanho das partículas | 4. Corrige a distribuição estimada | 5. Repete 1-4 até minimizar o erro | 6. Obtém-se a melhor distribuição de erro .
