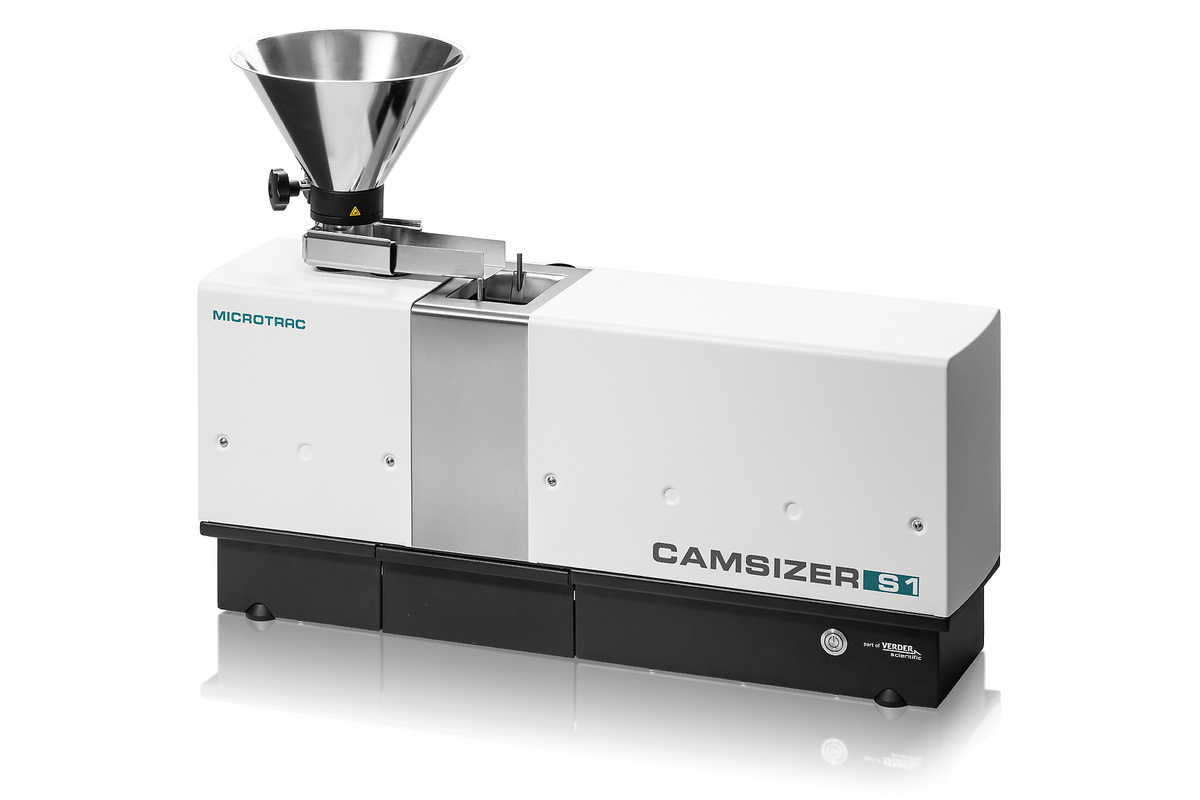

With its focus on the essentials of dynamic image analysis, the CAMSIZER S1 is purpose-built for basic quality control applications. This streamlined approach results in a system that is not only more efficient but also easier to use.
Users can expect a seamless experience, from sample preparation through to final analysis, making the CAMSIZER S1 the most efficient choice for laboratories and production facilities seeking to enhance their quality control processes without the complexity of more advanced systems. The CAMSIZER S1 can handle a vast variety of applications, with excellent repeatability and correlation to traditional sieve analysis. Simultaneously, it delivers basic particle shape information. The CAMSIZER 3D and CAMSIZER S1 are two devices that look almost identical from the outside but are suitable for different applications and levels of complexity. While the CAMSIZER S1 is a cost effective entry-level device with a focus on quality control of standard applications, the CAMSIZER 3D is designed more for sophisticated shape analysis and applications in research and development.
Retículo de calibração
Está disponível um objeto de referência certificado para o CAMSIZER S1, que permite ao usuário calibrar o dispositivo em poucos segundos. Este objeto é um painel de vidro inserido precisamente na zona de medição. Círculos de vários tamanhos são aplicados litograficamente no retículo de calibração. A escala de reprodução das câmeras é determinada medindo os círculos. Após a conclusão do processo de calibração, um protocolo pode ser impresso para documentar a condição adequada do CAMSIZER S1.

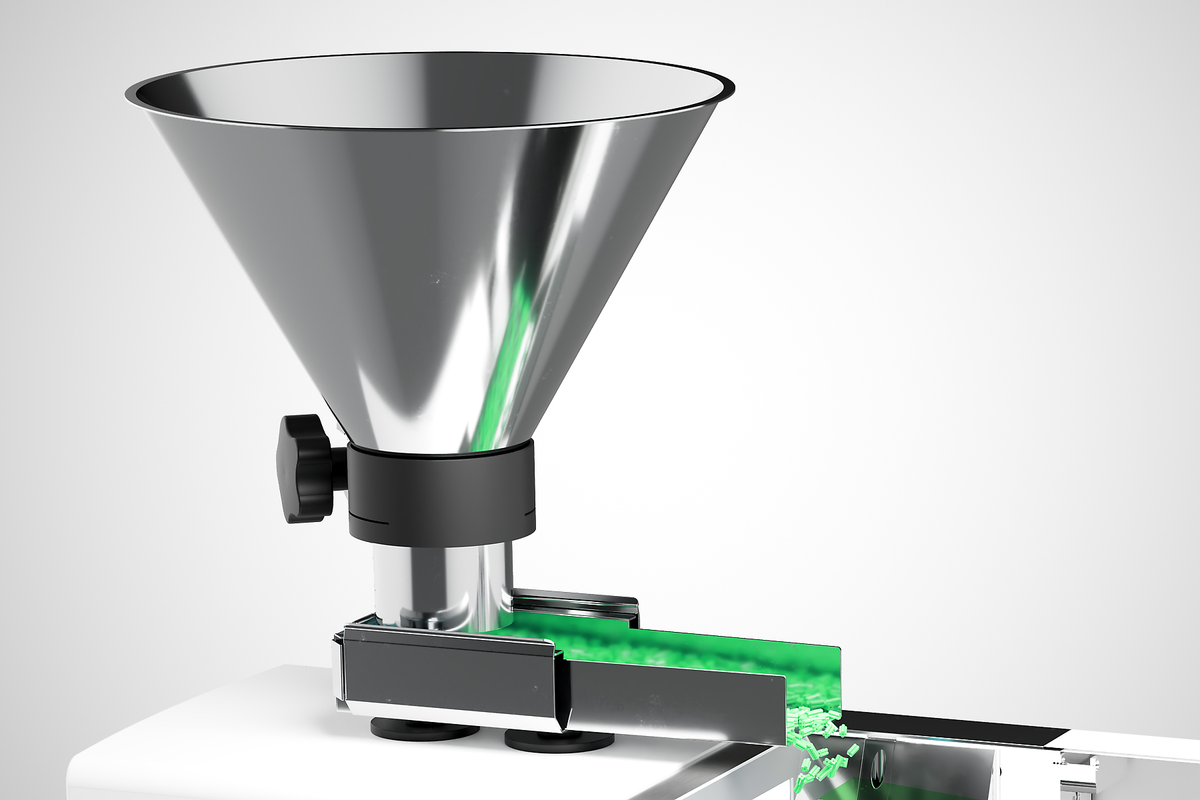

Kits de alimentadores e funis
Diferentes conjuntos de calhas e funis estão disponíveis para o CAMSIZER S1, que são adequados para diferentes volumes de amostra e faixas de tamanho de partículas. No modo 3D, a largura do alimentador influencia o número de imagens de partículas nos rastros 3D, pois calhas mais estreitas permitem uma maior taxa de aquisição devido ao tamanho reduzido da imagem. Entretanto, o uso de calha estreita aumenta o tempo de medição. A MICROTRAC está à disposição para orientá-lo na seleção da configuração mais adequada para a sua aplicação.
Guias de suprimento
As guias de suprimento são dispositivos que canalizam o fluxo da amostra antes que ela entre na zona de medição. Isso pode ser vantajoso, por exemplo, se as partículas saltarem na calha devido às suas propriedades mecânicas. A longa blindagem evita que as partículas sejam lançadas sobre o eixo de medição e as guia para a zona focal. As guias de suprimento também fornecem proteção contra correntes de ar que podem causar turbulência indesejada na zona de medição.
Audit Trail Manager
O Audit Trail Manager é uma extensão de software que permite a operação de acordo com as especificações da 21 CFR parte 11. Este padrão é particularmente relevante na indústria farmacêutica e nos seus fornecedores. A opção do programa oferece ampla administração de usuários com vários níveis de acesso e registra todos os processos em um banco de dados criptografado, o Audit Trail. Os resultados de medição podem ser assinados eletronicamente para garantia de qualidade.
Divisores de amostra
Qualquer medição é tão boa quanto a amostragem e preparação da amostra que a precedeu. Particularmente no caso de sólidos a granel fluidos com ampla distribuição, ocorrerá segregação e levará a uma distribuição incorreta de tamanhos de partículas na alíquota da amostra. Ao utilizar um divisor de amostras, subamostras representativas podem ser facilmente geradas, garantindo um resultado representativo e significativo. A MICROTRAC recomenda fortemente divisores de riffle e divisores de amostras rotativos da Retsch, também parte do Verder Scientific Group.
Muitas propriedades de materiais sólidos, como fluidez, solubilidade, eficiência de filtração, reatividade, abrasividade e sabor, são influenciadas significativamente pelo tamanho das partículas. Por isso, a determinação de tamanho de partículas é convenientemente usado como parte do Controle de Qualidade em muitas indústrias diferentes.
The CAMSIZER S1 provides important measurement data within a few minutes that determines the quality of the sample. The results are consistent with traditional sieve analysis, which means that established product specifications do not need to be changed. Due to the high level of automation, measurement errors are virtually impossible, with significantly higher sample throughput. Another advantage is that shape analysis provides additional information about the sample that is not accessible with sieve analysis.
areia
fertilizantes
açúcar
Sand is one of the most important standard applications for dynamic image analysis. With a nominal size of 63 μm to 2000 μm, sand is exactly within the measuring range of the CAMSIZER S1. Both broad distributions and closely sieved fractions can be easily analyzed with the CAMSIZER S1 within a very short time, whereby the results are compatible with those of sieve analysis. Our measurement examples show 5 repeat measurements of a broadly distributed sand sample including the expected range of sieving results for this product.
Fertilizers are one of the main applications for Dynamic Image Analysis. The biggest advantage is the fast measurement and high sample throughput, which means that fluctuations in product quality can be detected early, and the process can be adjusted immediately. This reduces the production of rejects and offers real cost savings. A well-adjusted image analysis system provides the complete size and shape distribution of a fertilizer sample within two minutes.
The CAMSIZER S1 can be used for rapid quality control when analyzing aggregates. The device's ability to measure both broadly and narrowly distributed samples with excellent agreement to sieve analysis is impressive. The example shows two samples of crushed rock, one with a size range of 63 μm to 4 mm and one with a narrow grain size range from 710 μm to 1.25 mm.
Depending on further use, different sugar size distributions must be produced, e.g. for beverages, baking mixes, confectionery, or household sugar. The CAMSIZER S1 is suitable for the rapid characterization of sugar, which is particularly advantageous during the beet harvest, when a lot of material is produced, as the time-consuming sieve analysis is no longer necessary.
The measurement example shows five measurements of a common sugar sample and the corresponding sieve analysis. Of course, all other free-flowing bulk materials, such as salts, can be measured just as well with the CAMSIZER S1.
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações

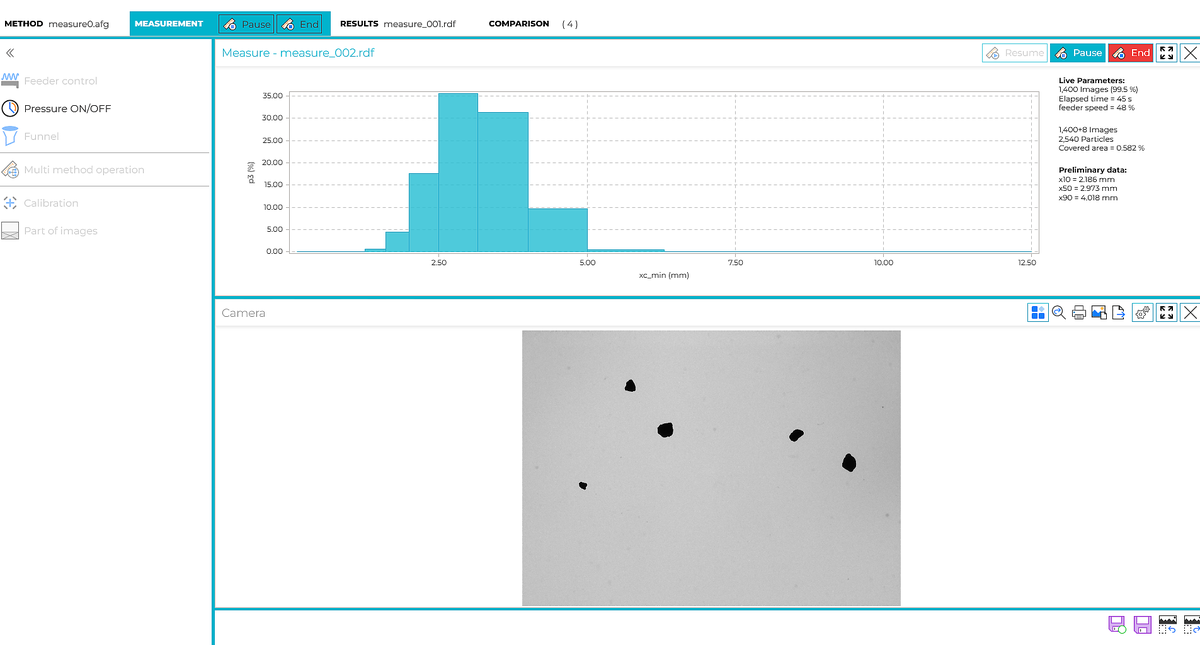

Todos os parâmetros num relance: A Análise Digital Dinâmica de Imagens fornece uma riqueza de informações sobre o material da amostra em questão. O poderoso software DIMENSIONS registra dezenas de parâmetros em cada partícula individual e apresenta os resultados em um relatório de medição claro e em conformidade com padrão que pode ser adaptado às necessidades individuais.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Princípio de medição | Análise dinâmica por imagem (ISO 13322-2) |
| Faixa de medição | 30 µm to 5 mm (recommended 50 µm to 4.5 mm) |
| Parâmetro(s) | 2D particle analysis with basic size and shape definitions |
| Câmara | 12.5 Megapixels |
| Tempo de medição | aprox. 2 a 5 minutos (depende da estatística de medição necessária) |
| Software | Microtrac DIMENSIONS |
| Dimensões | 850 × 650 × 350 mm |
| Peso | aprox. 40 kg |
| certificado CE | sim |
